مشخصات سالنهای فری استال

فری استال، جايگاه انفرادي است كه گاوها آزادانه براي استراحت به آن وارد شده و به آساني از آن خارج ‌شوند؛ همچنین به راحتي در آن نشسته و بدون هیچ گونه واسطه‌ای، درون آن بلند شوند.

طراحی سالنهای فری استال

یکی از مواردی که در طراحی فری استال نقش دارد نحوه برخاستن و نشستن گاو است.باتوجه به تصویر روبه رو می توان ذکر کرد که سه منطقه در فری استال برای دام بایستی در نظر گرفت:

• فضای بدنه
• فضای سر
• فضای خیزش

زمانی که گاو در حال استراحت در داخل فری استال است دو قسمت سر و بدن فضای استال را اشغال می کند و بایستی طول فری استال به اندازه ای باشد تا گاو مشکلی در خصوص فضای این دو قسمت نداشته باشد در غیر اینصورت از استال استفاده نخواهد کرد. فضای خیزش زمانی اهمیت پیدا می کند که گاو می خواهد از جای خود بر  خیزد که همانطور در تصاویر بالا نشان داده شده ازفضای نشستن تجاوز می کند.

ابعاد ساختمان فری استال

مزایای استفاده از فری استال

• کاهش ورم پستان
• کاهش میزان لنگش
• کاهش بار میکروبی شیر
• بهره وری مصرف خوراک
• کاهش تعویض هزینه های بستر
• کاهش تعداد کارگر
• افزایش سودآوری

اندازه های مهم در سیستم فری استال

عرض فری استال: 140-120 سانتی متر
ارتفاع میله گردنی تا روی بستر: 115سانتی متر
ارتفاع بستر از سطح زمین (بدون پوشش):22 سانتی متر
تخته سینه که زیر میله گردنی و بطور مورب نصب می شود:10 سانتی متر
فاصله میله گردنی تا ابتدای چاله کود یا راهرو: 175 سانتی متر
فاصله بیرونی لوپ تا ابتدای چاله کود یا راهرو: 16 تا 24 سانتی متر
بستر از مواد جذب کننده رطوبت و خشک با شیب 3 تا4 درصد

نرده گردن

نرده گردن باعث استقرار صحیح دام در حالت ایستاده در جایگاه می شود.
ریلها 45-30 سانتیمتر فضای جلو را اشغال می کند و متحرک هستند.
به دو صورت متصل به قسمت بالای جایگاه و آویزان می باشد.

کف و بستر جایگاه فری استال

کف استایل نباید از 15سانتیمتر بیشتر باشد زیرا بعضی گاوها مخصوصاً تلیسه‌ها هراس دارند.
بستر مناسب و خشک باعث جلوگیری از تجمع عوامل بیماری زا می شود.
از ماسه، کاه، خاک اره، تراشه چوب و مشبکهای پلاستیکی و لاستیکهای ضخیم استفاده می شود.

فاصله‌ی سالنهای فری استال

سالنهای فری استال باید از یکدیگر فاصله داشته تا هوا در داخل سالنها جریان پیدا کند.
به طور متوسط فاصله ی سالن ها از یکدیگر 30-20 متر در نظر می گیرند.

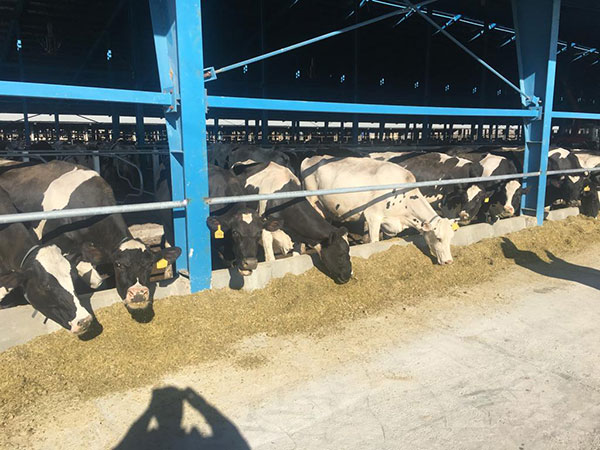

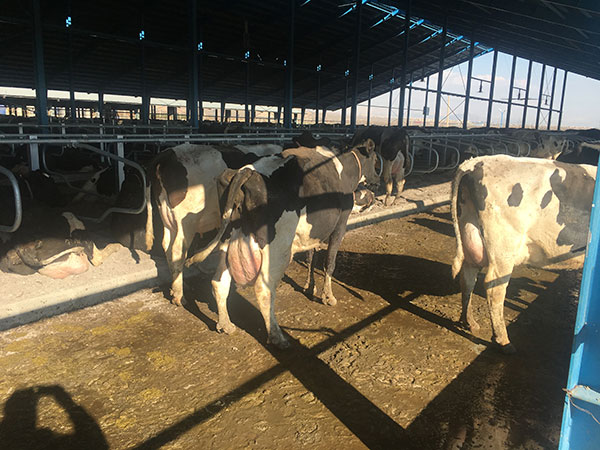

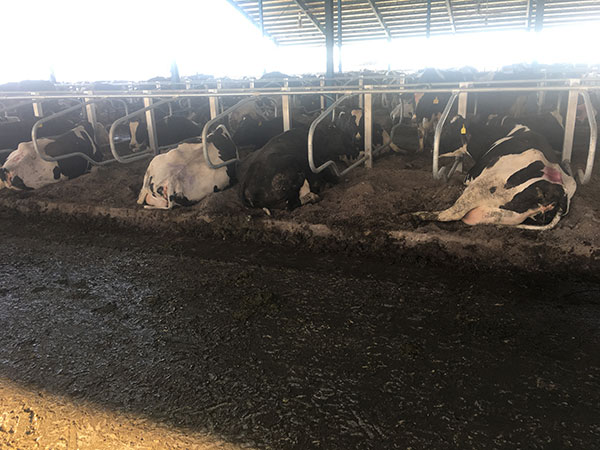

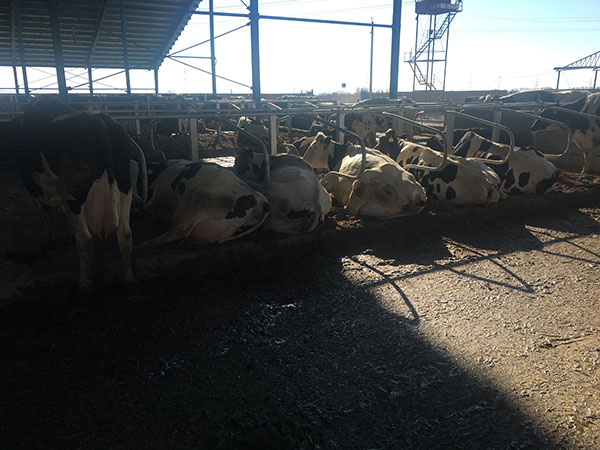

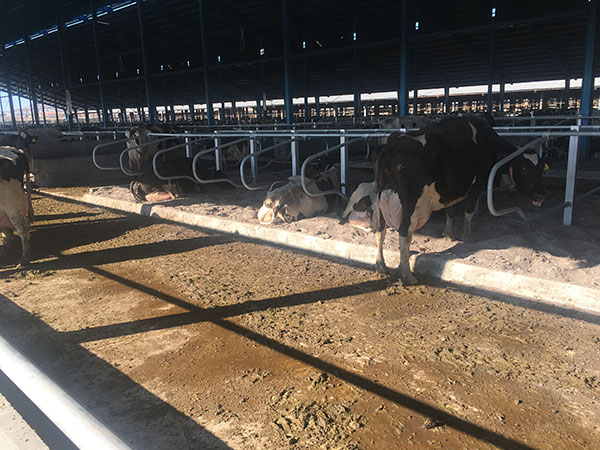

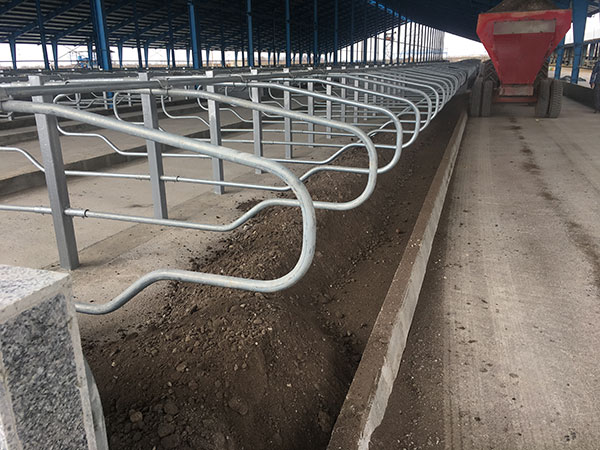

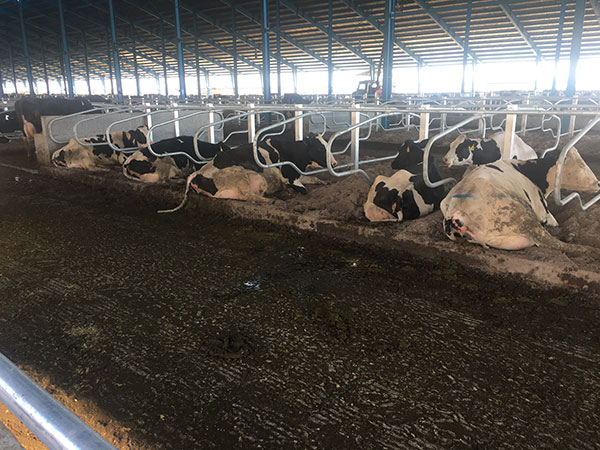

سالن فری استال شرکت زرّین هیو

(اجرا شده توسط شرکت ماندگار سازه هیو)

• طراحی و ساخت بزرگترین و مجهّزترین سالن فری استال در کشور با گنجایش 1000 رأس گاو
• ارتفاع کف تا تاج سوله :13متر
• استفاده از تنها 4ستون با ابعاد بسیار کوچک

بخش‌های سالن فری استال شرکت زرّین هیو

سقف:

با دولایه عایق پشم شیشه، جهت انجام گردش هوای مناسبتر پوشیده شده است.

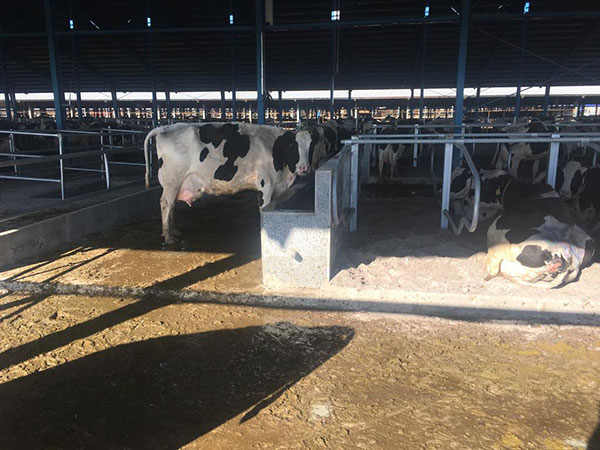

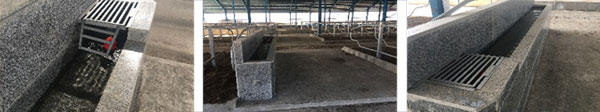

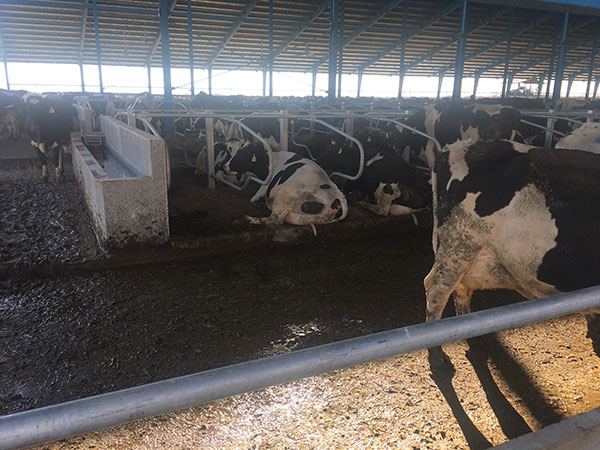

آبخوری:

با سنگ گرانیت و مقاوم در برابر سرما ، ضربه و خنک نگه داشتن آب در فصول گرم و قیمت فوق العاده پایین آن نسبت به محصول مشابه از جنس استیل.

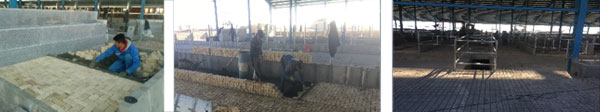

کف سالن:

ایجاد بستر مناسب با زبری سازگار با محیط طبیعی زندگی دام و بسیار مقاوم به کمک آجر فرش

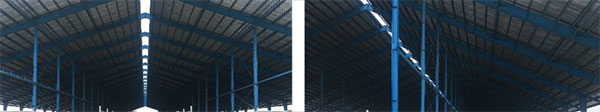

سازه فلزی:

ساخته شده از فولاد ST37 با 52 متر دهانه و 180متر طول سالن.

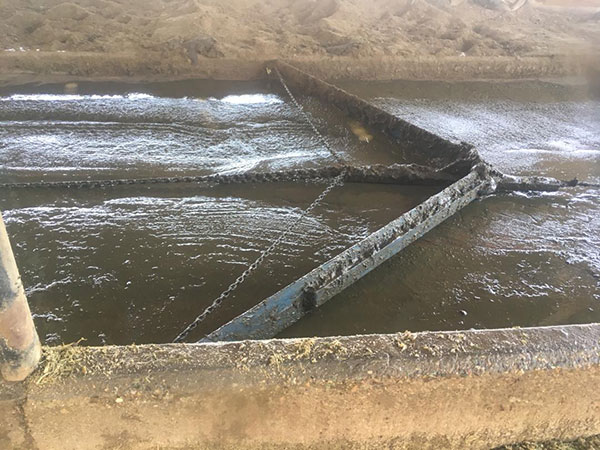

سیستم جمع آوری کود:

یکی از مهمترین اهداف در مدیریت کود دامپروری های صنعتی، جمع آوری بهینه فضولات با حداکثر راندمان در کمترین زمان ممکن است. این اسکریپرها قادر به جمع آوری فضولات در راهرو سالن های فری استال و یا حتی بهاربندها می باشند.

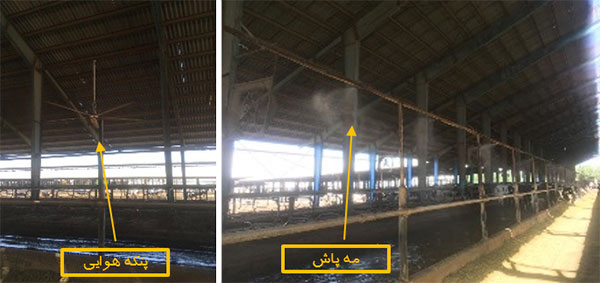

استفاده از پنکه هوایی و مه پاش:

جهت تامین رطوبت مورد نیاز و کاهش دما و برطرف کردن استرس های گرمایی دام که باعث افزایش باروری گله شیری طی فصل گرما میشود، پنکه هوایی و مه پاش در سالن فری استال تعبیه شده است.

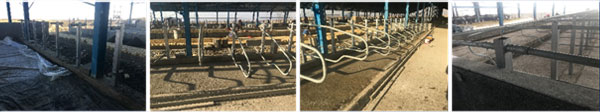

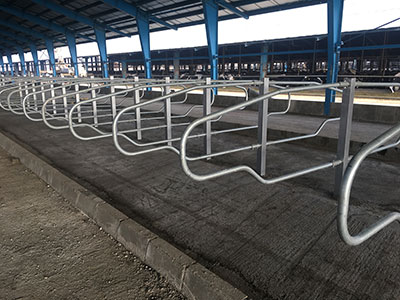

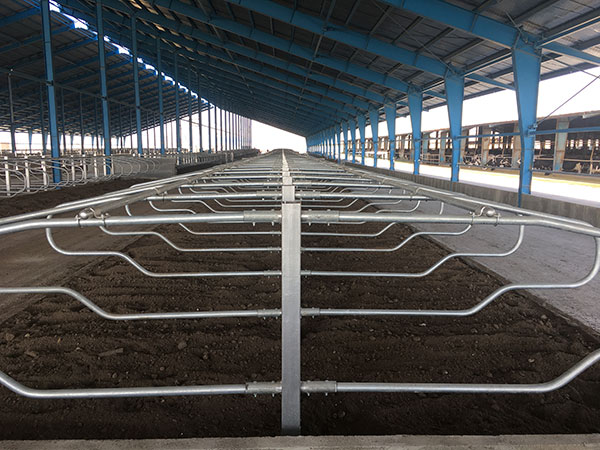

ویژگی های فری استال ساخت شرکت ماندگار سازه هیو

• استفاده از لوله های استاندارد گالوانیزه گرم با وزن مناسب
• استفاده از پیچ و مهره های خشکه
• خم کاری با استفاده از سیستم هیدرولیک بدون کوچکترین چروکیدگی
• سرعت تولید بالا
• استفاده از جوش CO2 جهت افزایش استحکام فریم فری استال
• قابلیت تغییر اندازه بصورت کشویی برای نگهداری دامها با جثه های مختلف
• قابلیت باز شدن تمام قطعات بصورت پیچ و مهره ای و امکان جابجایی فریم

ساختمان شيردوشي، يك ساختمان یا بخشی از ساختمان است که در آن دوشش گاوها و عملیات مربوط به شیر دوشیده شده، مانند جمع آوری، خنک کردن، ذخیره و انتقال، انجام میگیرد. بنابراین، طراحی ساختمان باید به گونه ای باشد که محیط مناسبی را برای انسان و دام فراهم کند. لازم به ذکر است که مرکز شیردوشی یکی از پیچیده ترین ساختمان در یک گاوداری می باشد.

انواع سالن شیردوشی

• سالن ساده

• سالن‌های تاندمی

• سالن‌های هرینگ بون

• سالن‌های چند ضلعی

• سالن‌های موازی

• سالن‌های چرخشی یا گردان

سالن ساده:

این نوع سالن، ساده ترین سالن شیردوشی بوده که تنها برای گاوداری های کوچک مناسب است.

سالن‌های تاندمی:

این نوع سالن ها که به نام تاندم يا سيستم در كناري شناخته می شوند به گونه ای طراحی و ساخته شده اند که گاوهای شیری از یک در وارد شده و پس از دوشیده شدن از در روبرویی خارج مي شوند. در این نوع سالن ها هر گاو جایگاه خاص خود را دارد که دارای یک در ورودی و یک در خروجی اختصاصی است.

سالن‌های هرینگ بون:

یکی دیگر از انواع سالن های شیردوشی سيستم هرينگ بون است. این سیستم به وفور در گاوداری ها دیده می شود. در این سالن ها گاوها به شکل مورب وپشت سر هم قرار گرفته و شیر دوشی می شوند. هر بخش درب ورودی و خروجی اختصاصی دارد. پس از شیردوشی یک ردیف، گاوها می توانند از در خروجی اختصاصی آن ردیف خارج شوند.

سالن‌های چند ضلعی :

نوع دیگر سالن های شیردوشی سالن های سه ضلعي يا تري گون است. این سالن ها برای گاوداری های بزرگ با تعداد حداقل 400 رأس گاو اقتصادی و مقرون به صرفه است. این نوع سالن‌ها دارای دو ورودي و دو خروجي می باشد.

سالن‌های موازی:

این نوع سالن‌ها پشت به پشت بوده و گاوها پشت به پشت هم قرار می گیرند.  در این سیستم گاوها در هر ردیف واردشده و پس از شیر دوشی کامل درب خروجی هر ردیف باز می شود و گاوها خارج می شوند.

سالن‌های چرخشی یا گردان:

نوع مدرنی از سالن های شیر دوشی سیستم های چرخان می باشند . این نوع سالن های شیر دوشی مدرن بسیار کارآمد می باشند و در فضایی کم قابل ساخت و تاسیس هستند و ساخت آن ها هزینه بر است اما بسیار کار آمد هستند. اين شيردوشي براي گاوداريهايي با ظرفيت بين 200 تا 2000 رأس گاو شيري مناسب است و با حداكثر بازده، شيردوشي گاوها را انجام ميدهد.

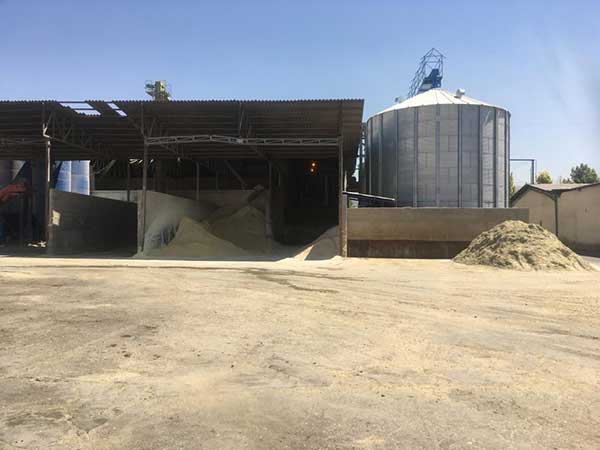

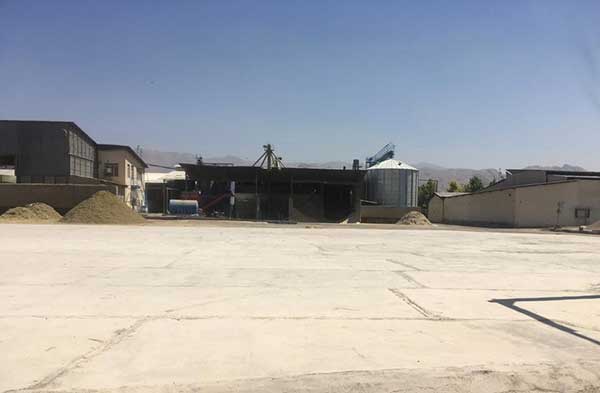

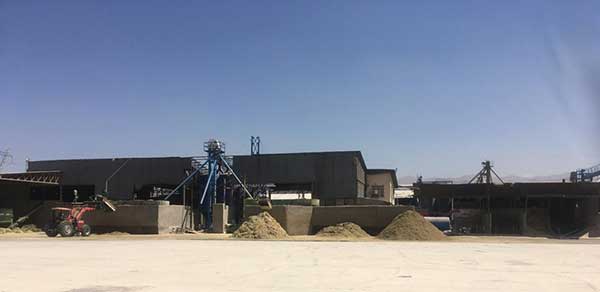

کارخانه خوراک دارای بخشهای ذیل می باشد:
1-سیستم دریافت مواد اولیه
2-سیستم آسیاب
3-سیستم قسمت بندی و مخلوط کردن
4-سیستم پلتینگ
5-سیستم بسته بندی
به طور کلی از روش مشابهی در تمام کارخانجات تولید خوراک استفاده می شود و فقط محصول نهایی آن تا حدودی متفاوت است.

سیلو انباری جهت نگهداری از مواد خوراکی مورد استفاده در تغذیه انسان و دام است. سیلو در دامپروری معمولاً به جایی گفته می‌شود که علوفه با رطوبت بالا را در آن نگهداری می‌کنند به‌ طوری‌ که می‌توان تا سال‌ها از آن علوفه استفاده نمود بدون این که ارزش غذایی علوفه تغییر زیادی بدهد.

انواع ساختمان سیلوهای ذرّت

سیلوی کومه ای بدون دیواره نگهدارنده
برجی یا عمودی
روزمینی دیواردار
خندقی
خلایی
بسته ای

سیلوهای رایج در ایران بصورت خندقی و روزمینی دیواردار می باشد.

ابعاد سیلو

1-ارتفاع سیلو حداکثر باید 5متر و حداقل 3متر باشد.
2-عرض سیلو باید طوری طراحی شود که 2 لودر همزمان باهم بتوانند وارد سیلو شوند. ولی برای گله های بسیار بزرگ که روزانه بتوانند 100تن سیلاژ مصرف کنند تا عرض 25متر نیز توصیه می گردد.
3-طول سیلو محدودیتی ندارد ولی باید به گونه ای باشد که حداکثر 2 تا 3روز سیلو پر شود.

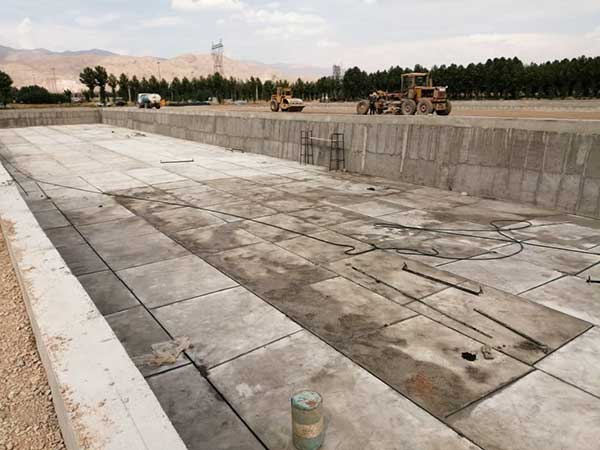

سیلوهای ذخیره ذرّت شرکت زرّین هیو

(اجرا شده توسط شرکت ماندگار سازه هیو)

بزرگترین سیلوهای در حال حاضر در ایران با ظرفیت اسمی 70هزار تن در شرکت زرّین هیو می باشد. که به روش دیواری روی زمین و با آنالیز و مهندسی ارزش انجام شده به دلیل کاهش هزینه ها به داخل زمین انتقال داده شده و متفاوت ازروش خندقی می باشد. و زهکشی از طرفین به رمپ میانی سیلوها از روش سپتیک و به کمک پمپاژ انجام میگیرد.

ساختمان انبار یونجه دارای سیستم زهکشی، دیوارهای کوتاهتر جهت جلوگیری از ورود آب و دارای سیستم اطفاء حریق می باشد.
